LT(原TL型)弹性套柱销联轴器属于非金属弹性元件挠性连轴器,其结构上与凸缘联轴器很相似,但是两个半连轴器的联接不用螺栓而用带橡胶或皮革套的柱销,以实现两半联轴节的联接。弹性套柱销联轴器曾经是我国应用最广泛的水泵联轴器,早在 20 世纪50 年代末期即已制订为机械部标准, JB08 — 60 弹性套柱销联轴器,是我国第一个部标准。为了更换柱销套时简便而不拆移机器,设计中应注意留出距离A;为了补偿轴向位移,安装时应注意留出响应大小的间隙c 。
LT(原TL型)弹性套柱销联轴器结构比较简单,制造容易,不用润滑,不需要与金属硫化粘结,更换弹性套方便,不用移动半联轴器,具有一定补偿两轴相对偏移和减振缓冲性能。弹性套工作是受压缩变形,由于弹性套的厚度较薄,体积小,弹性变形有限,所以,弹性柱销套联轴器虽可补偿轴线位移和弹性,但轴线位移许用补偿量较少,弹性较弱。弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩,并压缩橡胶弹性套来传递转矩。适用于高速,安装底座刚性好、对中精度较高、冲击载荷不 大、对减振要求不高的中小功率水泵等传动。
其它同类产品有: HLL型-带制动轮弹性柱销联轴器|HL型-弹性柱销联轴器|ZL型弹性柱销齿式联轴器|ZLD型圆锥形轴孔弹性柱销齿式联轴|ZLL型-带制动轮弹性柱销齿式联轴
LT型(原TL型)弹性套柱销联轴器(GB4323-2002代替GB4323-1984)
弹性套柱销联轴器
弹性柱销联轴器简单介绍
弹性柱销联轴器,到底应该如何实现。 在这种困难的抉择下,本人思来想去,...
弹性柱销联轴器,到底应该如何实现。 在这种困难的抉择下,本人思来想去,...
制动轮联轴器因何而发生
制动轮联轴器因何而发生?本人也是经过了深思熟虑,在每个日日夜夜思考这个...
制动轮联轴器因何而发生?本人也是经过了深思熟虑,在每个日日夜夜思考这个...

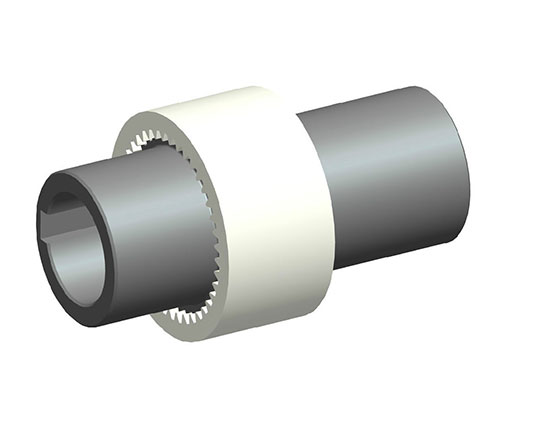

GIICL齿式联轴器
